產品名稱：超聲波物位計（液位計） 產品型號：TYCO-7200 電源：220VAC、50/60Hz 或24VDC、100mA 工作溫度：-20～1180℃ 工作壓力：-0.1～25MPa 響應時間：優于0.2 秒 帶延時：0.2～90 秒（可調） 過程連接：螺紋/法蘭

超聲波物位計簡介

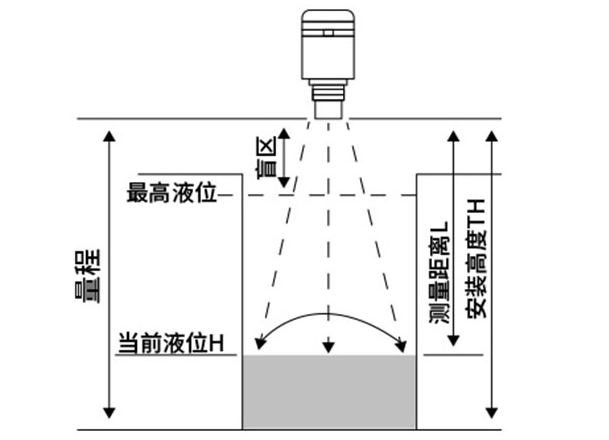

        超聲波液位計一般采用收發合一的陶瓷超聲波換能器,聲波的發射和接收都由同一個探頭完成。探頭向被測液面發射超聲波信號,超聲波由探頭經傳播介質傳播至被測液面,在液面上形成反射,反射波沿原路徑傳播至探頭,被探頭接收，測量液位的高度。超聲波液位計是利用回波測距原理的非接觸式儀表。回波測距原理又稱行程時間或傳播時間測量原理。它是通過一個可以發射能量波(一般為脈沖信號)的裝置發射能量波,能量波遇到障礙物反射,由一個接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對能量波信號進行處理,轉化成與物位相關的電信號。

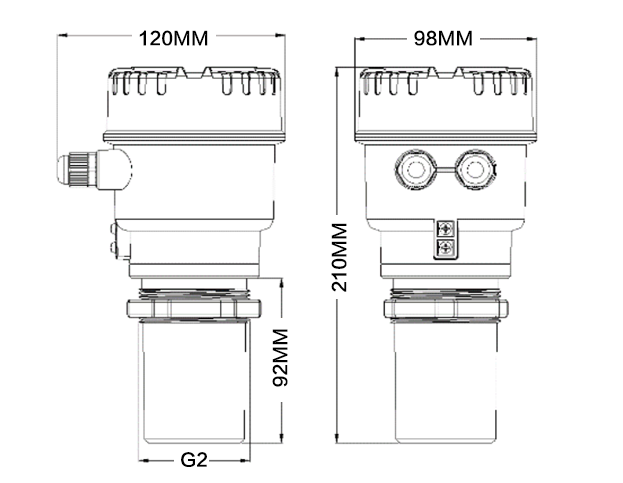

超聲波液位計結構

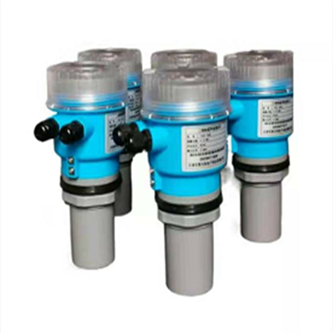

超聲波液位計應用

        超聲波液位計用于測量封閉管道內液體或氣體的流量。應用與電力、冶金、石油、化工、電站、水處理、食品加工 及其它工業場合的應用。
