雷達料位計

雷達料位計

更新時間??2022-05-24 17:34:43 閱讀 6350


QQ截圖20220524175346.jpg產品名稱：雷達料位計
工作頻率:6.8GHz（低頻脈沖）；26GHz（高頻脈沖）；80GHz（連續調頻）

傳感器形式:導波式、棒狀天線；喇叭天線；平板天線；水滴天線；拋物面天線

電     源: 24VDC兩線制；24VDC/220VAC四線制
量     程: 0-100m
精     度:±0.2%F.S
工作壓力: -0.1-0.6MPa（常規）-0.1-6MPa(定制)
輸出方式: 4-20mA+HART;RS-485/232;

防爆等級: ExdⅡCT5；ExiaⅡCT5

咨詢電話：13388095610


原理

雷達料位計的測量原理是基于時間行程原理的測量儀表，采用反射，接收的方式工作，表頭裝置發出高頻脈沖并沿著探測組件（鋼纜或鋼棒）傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，根據距離與脈沖時間形成之間的正比關系計算得到距離，并通過電子部件將距離信號轉化為物位信號。


工作原理

雷達料位計采用HART通訊協議，可通過計算機、手持通訊器進行組態，通過儀表測量和回波曲線來調整參數、判斷故障。其由表頭和探測裝置組成，利用電磁波的特殊性能進行料位檢測。雷達料位計的表頭裝置可以發出一種特殊的電磁波，該電磁波的物理特性與可見光相似，以光速傳播，且傳播速度不受溫度、壓力、蒸汽等介質特性的影響。雷達料位計頻率取決于被測介質的傳導率和介電常數。電磁波可以穿透空間氮氣、粉塵等干擾源，遇到障礙物易于被反射，被測介質導電性越好或介電常數越大，回波信號的反射效果越好。



優點

● 雷達料位計是非接觸式測量或TDR導波式測量

● 雷達料位計應用電磁脈沖進行快速測量，精度高，抗干擾能力強

● 耐腐蝕（探頭大多采用316不銹鋼或PVDP等材料）

● 耐壓高（40Kg/cm2）

● 耐溫高（200℃）


用途

雷達料位計適用于酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、灰倉、油罐、酸罐等。


選型表


選型參數

產品代碼

說   明

TYCO-7600


雷達物位計

TYCO-7200


超聲波物位計

安裝方式

Y


一體安裝

F


分體安裝

W


外貼安裝（僅限超聲物位計）

測量范圍


xx

單位：mm

0-100m

工作頻率


R

1、1.8GHz；2、6.8GHz；3、26GHz；4、80GHz；5、120GHz；6、其他

雷達物位計選項

C

1、40KHz；2、30KHz；3、其他

超聲波物位計選項

過程連接（DN）


XX

32、40、50、65、80、100、125、150、其他

法蘭尺寸



0


PVC/PVDF

1


304

2


316L

3


不銹鋼襯PTFE

4


其他（Ti、HC、蒙乃爾等）

測量精度


F

1、±1%；2、±0.5%；3±0.2%

F.S

工作壓力


P

1、0.6；2、1.0；3、1.6；4、2.5；4.0；5、6.3；6、10.0；7、16；8、20；9、25；

法蘭標準：HG/T20592-2009

AN

1、150；2、300；3、600；4、900；5、1200；

法蘭標準：HG/T20615-2009

介質溫度


T

單位：℃

≤450℃

電    源


0


24VDC二線制

1


24VDC四線制

2


220VAC四線制

輸出方式


0


就地顯示

1


4-20mA遠傳；

2


4-20mA+高低位報警

3


其他定制（Hart、RS-485等）

防爆等級


0


無

1


ExiaⅡCT5

其他要求


G

1、蒸汽夾套型;2、電伴熱型；3、低溫防霜型；4、其他定制

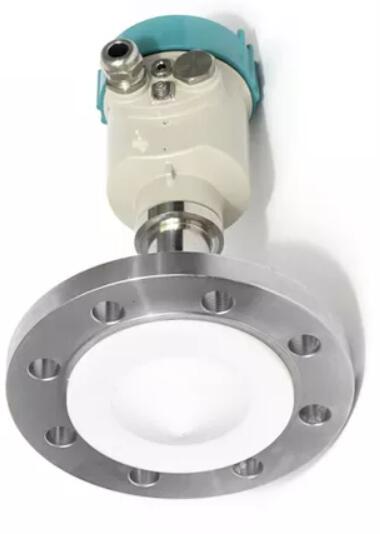

雷達料位計實物圖片：

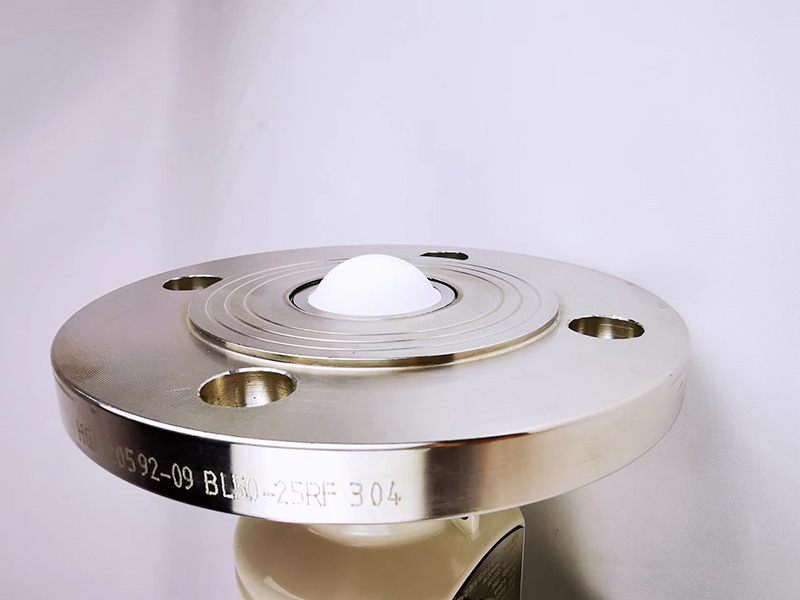

80G雷達料位計（正面圖）

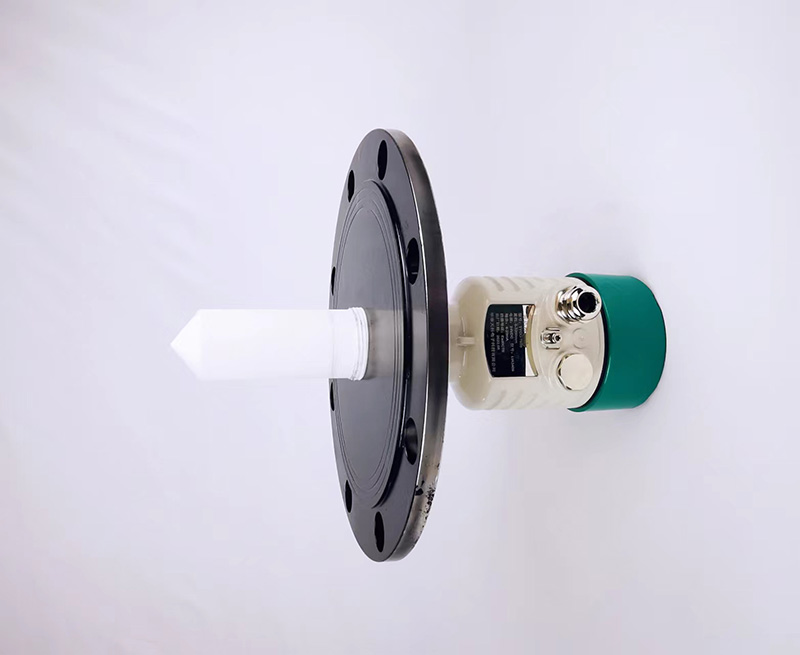

80G雷達料位計（細節圖）

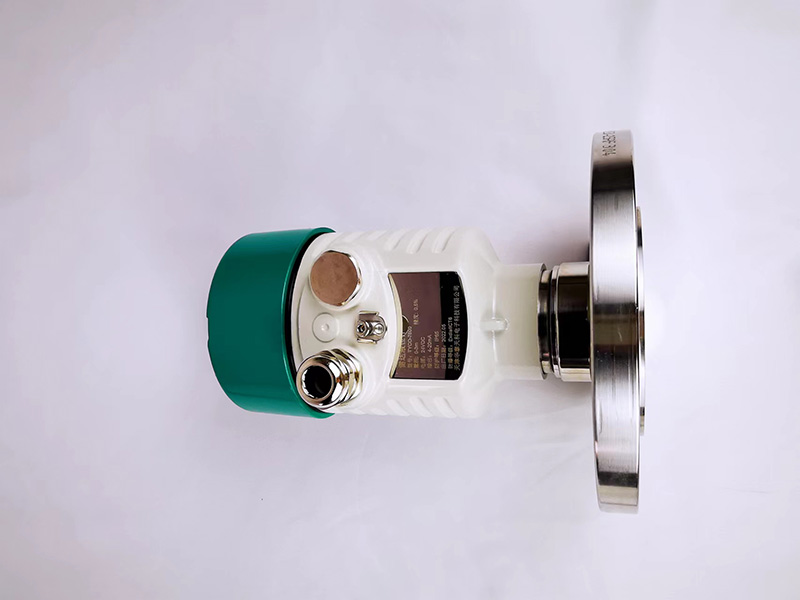

26G雷達料位計（正面圖）
