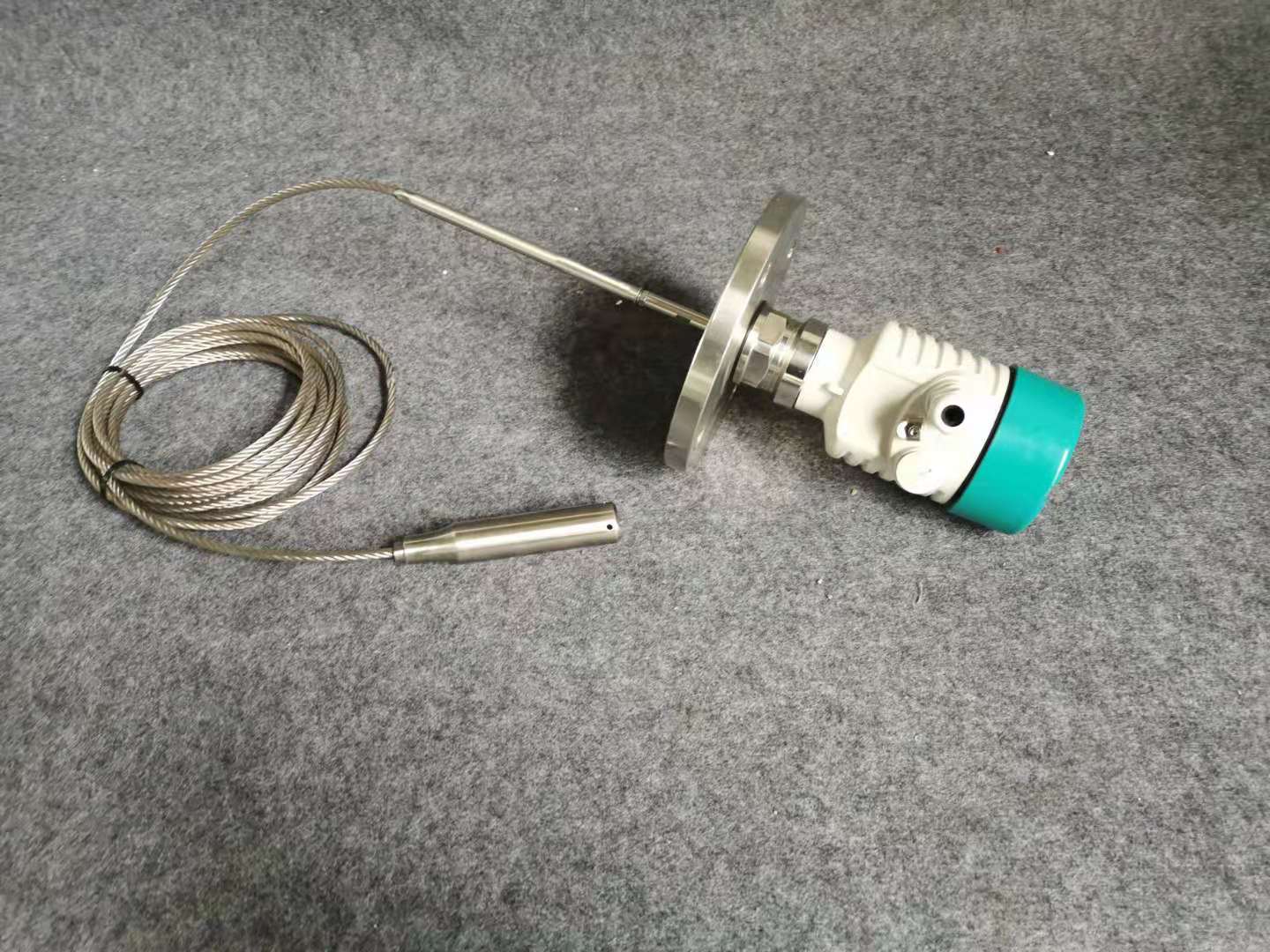

導波雷達液位計是一種先進液位測量?jī)x表，具有使用壽命長，性能突出、數據精確、可靠穩定等特性，能夠適應高溫、高壓等惡劣的運行環境。可應用于水、酸堿、油、漿料等各類介質的儲罐及各類導電、非導電介質。因此，可以看出導波雷達液位計的使用率是非常高的。

　　導波雷達液位計的工作原理是依據時域反射原理(TDR)為基礎的雷達液位計，對安裝空間有一定的要求注意介質的介電常數，并依據介電常數的大小選擇適合的型號。

　　導波雷達液位計被測量介質表面反射由設備天線發射出的電磁波，返回后再被導波雷達液位計天線接收，電磁波從發射到接收的時間與到液面的距離成正比，采用的是發射—反射—接收的工作模式。關系式如下：

　　C——光速；D——導波雷達液位計到液面的距離；T——電磁波運行時間。

　　導波雷達液位計記錄脈沖波經歷的時間，而電磁波的傳輸速度為常數，則可算出液面到雷達天線的距離，從而知道液面的液位。

　　導波雷達液位計有兩種方式，分別是調頻連續波式和脈沖波式。采用調頻連續波技術的導波雷達液位計，功耗大，須采用四線制，電子電路復雜。而采用雷達脈沖波技術的導波雷達液位計，功耗低，可用二線制的24VDC供電，容易實現本質安全，度高，適用范圍更廣。

　　導波雷達液位計采用脈沖微波技術，其天線系統發射出頻率為6.3GHz、持續時間為0.8ns的脈沖波束，接著暫停278ns，在脈沖發射暫停期間，天線系統將作為接收器，接收反射波，同時進行回波圖像數據處理，給出指示和電信號。
